راهنمای تنظیم‌ کننده خودکار ولتاژ خروجی

1) معرفی کلی قابلیت تنظیم‌کننده خودکار ولتاژ خروجی برای کاهش اثر تغییرات ولتاژ ورودی و تغییرات ولتاژ DC Bus روی ولتاژ اعمال‌شده به موتور استفاده می‌شود. در حالت عادی، ولتاژ خروجی درایو بر اساس الگوی ولت بر فرکانس ساخته م

تاریخ انتشار:

راهنمای تنظیم‌ کننده خودکار ولتاژ خروجی

1) معرفی کلی

قابلیت تنظیم‌کننده خودکار ولتاژ خروجی برای کاهش اثر تغییرات ولتاژ ورودی و تغییرات ولتاژ DC Bus روی ولتاژ اعمال‌شده به موتور استفاده می‌شود. در حالت عادی، ولتاژ خروجی درایو بر اساس الگوی ولت بر فرکانس ساخته می‌شود؛ اما اگر ولتاژ ورودی کاهش یا افزایش پیدا کند، مقدار واقعی ولتاژ قابل اعمال به موتور نیز می‌تواند تغییر کند.

این قابلیت با پایش ولتاژ DC BUS، مقدار ولتاژ خروجی را اصلاح می‌کند تا ولتاژ موتور تا حد امکان نزدیک‌تر به مقدار مورد انتظار باقی بماند. نتیجه این کار، پایداری بهتر گشتاور، کاهش تغییرات ناخواسته جریان و یکنواخت‌تر شدن عملکرد موتور در شرایط تغییر ولتاژ ورودی است.

این قابلیت جایگزین حفاظت‌های افت ولتاژ، اضافه ولتاژ یا حفاظت اضافه جریان نیست. اگر ولتاژ ورودی خارج از محدوده مجاز باشد، درایو همچنان باید توسط حفاظت‌های اصلی متوقف شود.

۲) تفاوت عملکرد با حالت خروجی معمولی

در حالت خروجی معمولی، ولتاژ موتور فقط بر اساس الگوی ولت بر فرکانس و فرمان فرکانس تعیین می‌شود. در این وضعیت، اگر ولتاژ DC Bus تغییر کند، ولتاژ واقعی موتور نیز تغییر می‌کند. با فعال بودن تنظیم‌کننده خودکار ولتاژ، درایو تلاش می‌کند اثر این تغییر را کاهش دهد.

ویژگیحالت خروجی معمولیحالت تنظیم خودکار ولتاژ
مبنای ولتاژ خروجیالگوی ولت بر فرکانسالگوی ولت بر فرکانس همراه با اصلاح ولتاژ
اثر افت ولتاژ ورودیممکن است ولتاژ موتور کاهش یابدتا حد مجاز جبران می‌شود
اثر افزایش ولتاژ ورودیممکن است ولتاژ موتور افزایش یابداز افزایش بیش از حد جلوگیری می‌شود
پایداری جریانوابسته‌تر به تغییرات ورودی استدر بسیاری از شرایط یکنواخت‌تر است
محدودیتساده و مستقیم استتوان جبران محدود است و جایگزین حفاظت‌ها نیست
جدول (1)

3) شرط‌های اصلی قبل از استفاده

پیش از فعال‌سازی، پارامترهای پایه موتور و الگوی ولت بر فرکانس باید به درستی تنظیم شوند. تنظیم اشتباه فرکانس پایه، ولتاژ نامی یا نوع الگوی ولتاژ می‌تواند باعث شود جبران ولتاژ اثر مطلوب نداشته باشد.

شرطتوضیحاقدام پیشنهادی
نوع موتورقابلیت برای موتور القایی در کنترل حلقه‌باز مناسب است.نوع موتور و مد کنترل را بررسی کنید.
ولتاژ نامی خروجیحداکثر ولتاژ خروجی باید مطابق موتور باشد.ولتاژ نامی را مطابق پلاک موتور تنظیم کنید.
فرکانس پایهالگوی ولتاژ بر اساس فرکانس پایه ساخته می‌شود.فرکانس پایه موتور را صحیح وارد کنید.
ولتاژ DC Busجبران ولتاژ به اندازه‌گیری صحیح DC Bus وابسته است.وضعیت ورودی و خطاهای ولتاژ را بررسی کنید.
ترمز دی‌سیدر زمان ترمز دی‌سی، رفتار ولتاژ خروجی متفاوت است.هنگام ترمز دی‌سی انتظار جبران عادی نداشته باشید.
جدول (2)

۴) پارامترهای مهم و اثر هرکدام

پارامتر اصلی فعال‌سازی این قابلیت در گروه پارامترهای عملکردی قرار دارد. علاوه بر آن، تنظیمات مربوط به ولتاژ نامی، فرکانس پایه و الگوی ولت بر فرکانس روی نتیجه عملکرد اثر مستقیم دارند.

پارامترنام نمایشیمحدودهپیش‌فرض پیشنهادیتوضیح
‎F41‎‎Automatic‎ ‎Voltage‎ ‎Regulation‎‎0‎ تا ‎1‎‎1‎فعال یا غیرفعال کردن تنظیم خودکار ولتاژ خروجی
‎F39‎‎Output‎ ‎Voltage‎ ‎Level‎‎40‎ تا ‎100‎ درصد‎100‎ درصدتعیین سطح ولتاژ خروجی نسبت به ولتاژ نامی
‎F22‎‎Base‎ ‎Frequency‎‎30‎ تا ‎600‎ هرتزمطابق موتورفرکانس پایه برای شکل‌گیری منحنی ولت بر فرکانس
‎F30‎‎V/F‎ ‎Pattern‎‎0‎ تا ‎2‎‎0‎انتخاب الگوی ولتاژ نسبت به فرکانس
‎H33‎‎Motor‎ ‎Rated‎ ‎Current‎مطابق ظرفیت درایومطابق پلاک موتورمرجع بررسی جریان موتور در بهره‌برداری
جدول (3)

جدول زیر حالت‌های پارامتر فعال‌سازی را نشان می‌دهد.

مقدار ‎F41‎حالتشرح عملکرد
‎0‎غیرفعالولتاژ خروجی بدون اصلاح خودکار بر اساس تغییرات DC Bus اعمال می‌شود.
‎1‎فعالدرایو تلاش می‌کند ولتاژ خروجی را نسبت به تغییرات محدود ولتاژ DC Bus اصلاح کند.
جدول (4)

۵) فعال‌سازی و تنظیم اولیه

برای فعال‌سازی اولیه، ابتدا تنظیمات اصلی موتور و الگوی ولت بر فرکانس را کامل کنید. سپس قابلیت تنظیم خودکار ولتاژ خروجی را فعال کرده و عملکرد موتور را در بی‌باری و سپس زیر بار بررسی کنید.

مرحلهعملیاتمقدار پیشنهادی اولیه
‎1‎تنظیم نوع موتورموتور القایی
‎2‎انتخاب مد کنترلH40 = 0
‎3فعال‌سازی تنظیم خودکار ولتاژF41 = 1
‎4تست بی‌باریبررسی جریان و صدای موتور
‎5‎تست زیر باربررسی جریان، گشتاور و خطاها
جدول (5)

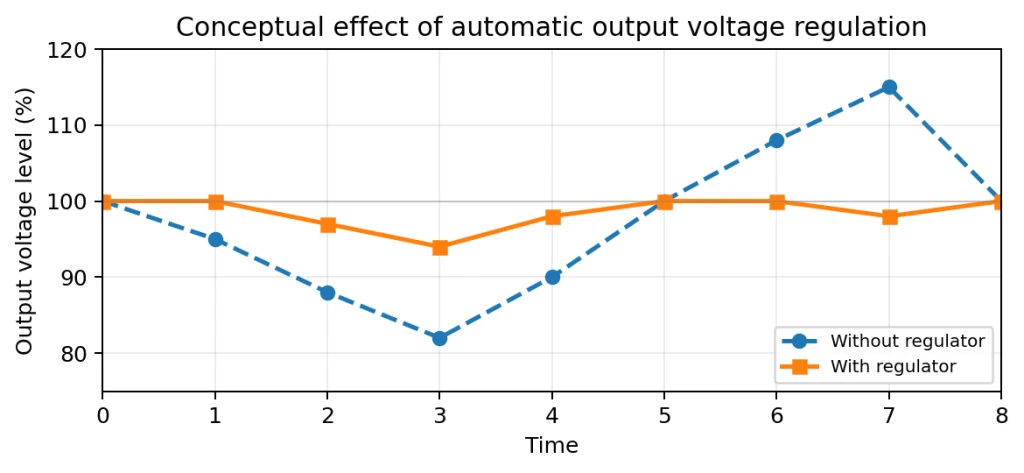

نمودار1- اثر فانکشن AVR بر روی پایداری ولتاژ خروجی درایو

۶) محدودیت‌ها و نکات ایمنی

۷) راه‌اندازی سریع

برای تست اولیه محافظه‌کارانه، مراحل زیر پیشنهاد می‌شود:

ردیفتنظیممقدار پیشنهادی
‎1‎نوع موتورموتور القایی
‎2‎مد کنترلV/F, H40=0
‎3‎ولتاژ نامی خروجیمطابق پلاک موتور
‎4‎فرکانس پایهمطابق پلاک موتور
‎5‎‎F41‎‎1‎
‎6‎تست اولیهبدون بار یا با بار سبک
‎7‎بهره‌برداری نهاییپس از بررسی جریان و ولتاژ موتور
جدول (6)

پس از موفقیت در تست اولیه، عملکرد موتور را در شرایط واقعی بار و در تغییرات محدود ولتاژ ورودی بررسی کنید. در صورت مشاهده جریان غیرعادی، صدای غیرمعمول یا خطای ولتاژ، ابتدا تنظیمات پایه موتور و وضعیت برق ورودی را اصلاح کنید.
