1) معرفی کلی
کنترلر PID برای زمانی استفاده میشود که هدف فقط تنظیم دستی سرعت موتور نیست؛ بلکه باید یک کمیت واقعی در ماشین مانند فشار، دبی، سطح مخزن، دما یا کشش روی مقدار مطلوب ثابت بماند.
در این حالت، اپراتور مقدار هدف را تنظیم میکند و درایو مقدار واقعی را از سنسور یا ترانسمیتر میخواند. سپس فرکانس خروجی موتور را کم یا زیاد میکند تا مقدار واقعی به مقدار هدف نزدیک شود.

توجه: برای اپراتور، PID یعنی: مقدار هدف را درست انتخاب کن، سنسور Feedback را درست ببند، جهت Direct/Reverse را درست بگذار و سپس ضرایب را مرحلهای تنظیم کن تا سیستم بدون نوسان به هدف برسد.
2) کنترل PID در درایو چه زمانی استفاده میشود؟
در حالت عادی، فرکانس خروجی از یک مرجع اصلی مانند کیپد، ورودی آنالوگ یا ارتباطات دریافت میشود. در حالت چندمرحلهای، چند فرکانس ثابت از قبل تنظیم میشود و ورودیهای دیجیتال مشخص میکنند که کدام فرکانس فعال باشد.
| نمونه Feedback | هدف اپراتور | کاربرد |
| ترانسمیتر فشار 4-20 mA روی I1 یا 0-10 V روی V1 | فشار لوله روی مقدار تنظیمشده ثابت بماند. | کنترل فشار پمپ |
| فلوترانسمیتر آنالوگ | دبی خروجی حتی با تغییر مصرف ثابت بماند. | کنترل دبی |
| سنسور سطح آنالوگ | سطح مخزن در محدوده مطلوب نگه داشته شود. | کنترل سطح مخزن |
| سنسور دما با خروجی آنالوگ | دما با تغییر سرعت موتور کنترل شود. | کنترل دما با فن یا پمپ |
| لودسل یا سنسور کشش با خروجی آنالوگ | سیگنال کشش نزدیک مقدار هدف بماند. | کنترل کشش ساده |
اگر اپراتور فقط سرعت ثابت میخواهد، استفاده از PID لازم نیست. PID زمانی ارزش دارد که سرعت موتور باید بر اساس مقدار سنسور فرآیند به صورت خودکار تغییر کند.
3) مفهوم تنظیم PID برای اپراتور
| عبارت | معنی ساده برای اپراتور | اثر روی فرکانس خروجی |
| Reference یا Setpoint | مقدار هدف، مثل فشار مطلوب یا سطح مطلوب | اگر با Feedback اختلاف داشته باشد، PID فرکانس را تغییر میدهد. |
| Feedback | مقدار واقعی خواندهشده از سنسور | نشان میدهد فرآیند واقعاً به هدف نزدیک شده یا نه. |
| H51 یا Kp | قدرت واکنش اولیه | زیاد شود خروجی سریعتر تغییر میکند، ولی ممکن است نوسان کند. |
| H52 یا Ti | قدرت اصلاح خطای باقیمانده | کم شود اثر انتگرال قویتر میشود؛ زیاد کم باشد نوسان میدهد. |
| H53 یا Td | اثر پیشبینی و کاهش جهش | در اغلب پمپها و سنسورهای نویزی روی صفر بماند. |

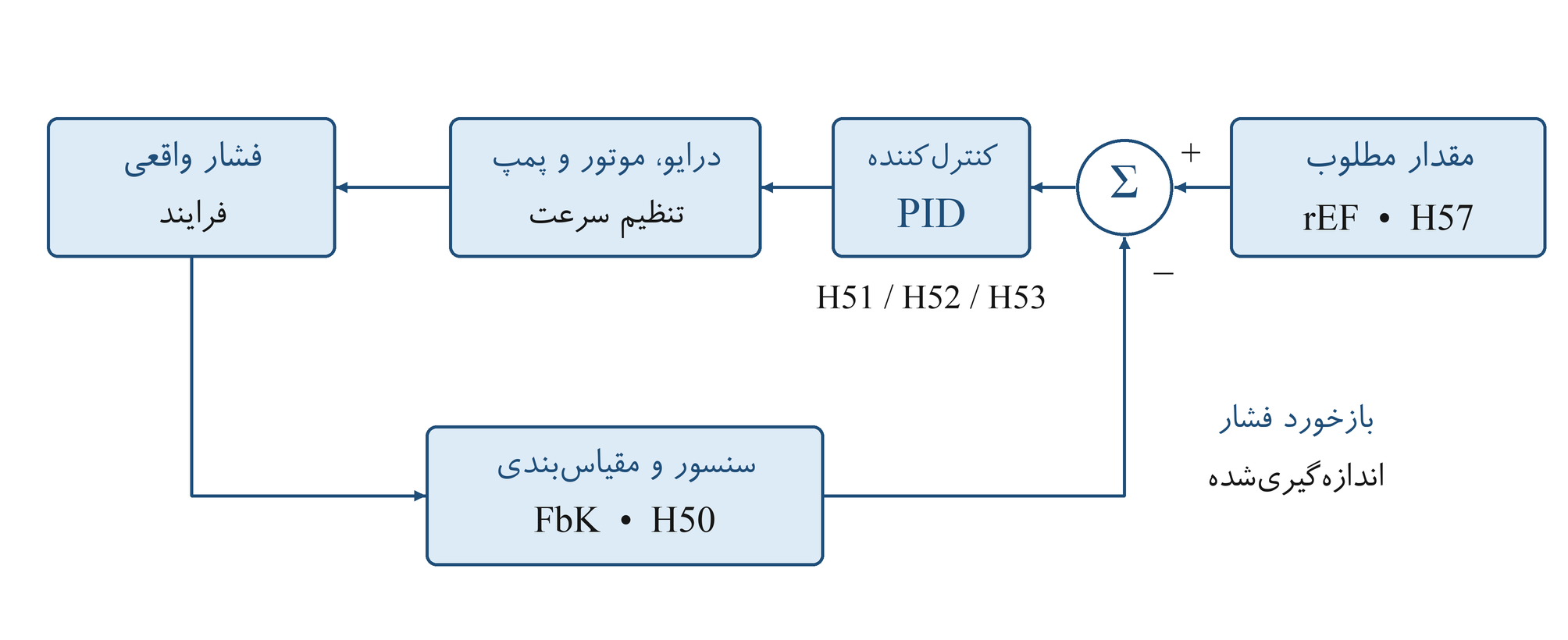

4) انتخاب مرجع و فیدبک
قبل از تنظیم ضرایب، ابتدا باید مشخص شود مقدار هدف از کجا وارد میشود و مقدار واقعی از کدام ورودی آنالوگ خوانده میشود. این مرحله مهمترین بخش راهاندازی است.
| پارامتر | انتخاب | کاربرد برای اپراتور |
| H49 | 0: غیرفعال 1: فعال | برای فعال شدن کنترل PID، مقدار ۱ انتخاب شود. |
| H57 | 0: Keypad 1: Keypad Pot 2: V1 3: I1 | منبع Reference یا مقدار هدف را مشخص میکند. |
| H50 | 0: I1 1: V1 | ورودی سنسور Feedback را مشخص میکند. |
| H59 | 0: Direct 1: Reverse | جهت عملکرد را مشخص میکند. اگر با افزایش خطا سرعت باید زیاد شود، معمولاً Direct انتخاب میشود. |
| H55 | حد بالای خروجی PID | بیشترین فرکانس مجاز موتور در کنترل PID. |
| H56 | حد پایین خروجی PID | کمترین فرکانس مجاز موتور در کنترل PID. |

توجه: برای پمپ فشار معمولاً اگر فشار کمتر از مقدار هدف شود، سرعت باید زیاد شود؛ بنابراین در اغلب موارد H59=0 مناسب است. اگر با فعال شدن PID خروجی به سمت اشتباه حرکت کرد، ابتدا H59 را بررسی کنید.
5) نمایش Reference و Feedback روی کیپد
در برنامه، دو صفحه نمایش مخصوص PID برای اپراتور در نظر گرفته شده است. صفحه rEF مقدار Reference یا همان مقدار هدف PID را نشان میدهد و صفحه FbK مقدار Feedback یا مقدار واقعی خواندهشده از سنسور را نمایش میدهد.
این دو صفحه فقط برای مشاهده هستند و برای تنظیم مستقیم پارامتر استفاده نمیشوند. وقتی اپراتور وارد صفحه rEF یا FbK شود، عدد با یک رقم اعشار نمایش داده میشود؛ بنابراین نمایش 25.0 یعنی مقدار داخلی PID برابر 25.0 واحد فرآیندی یا معادل مقیاس انتخابشده است.
| صفحه نمایش | معنی برای اپراتور | کاربرد در راهاندازی |
| rEF | مقدار هدف PID یا Setpoint | بررسی کنید مقدار هدف از منبع انتخابشده در H57 درست خوانده میشود. |
| FbK | مقدار واقعی سنسور یا Feedback | با تغییر فشار، دبی یا سطح، این مقدار باید منطقی و در جهت درست تغییر کند. |
| رفتن به صفحهها | در حالت فعال بودن PID، از منوی مانیتور قابل مشاهده است. | قبل از تنظیم H51/H52/H53، حتماً rEF و FbK را کنترل کنید. |

نکته مهم: اگر rEF درست، اما FbK تغییر نمیکند، مشکل معمولاً در سیمکشی سنسور، انتخاب H50 یا مقیاس ورودی آنالوگ است. اگر FbK تغییر میکند ولی خروجی PID در جهت اشتباه حرکت میکند، H59 را بررسی کنید.
6) پارامترهای مهم و اثر عملی هرکدام
| پارامتر | نام کاربردی | اثر عملی | مقدار شروع پیشنهادی |
| H49 | فعالسازی PID | وقتی ۱ باشد خروجی PID به عنوان فرمان سرعت استفاده میشود | ۱ |
| H50 | انتخاب Feedback | مشخص میکند سنسور از I1 یا V1 خوانده شود | مطابق سنسور |
| H51 | Kp یا بهره تناسبی | سرعت واکنش اولیه را تعیین میکند. زیاد بودن باعث نوسان میشود | ۳۰۰ |
| H52 | Ti یا زمان انتگرال | خطای باقیمانده را حذف میکند. مقدار کمتر یعنی اصلاح قویتر | ۱۰ |
| H53 | Td یا زمان مشتق | برای کاهش Overshoot در سیستمهای خاص است؛ در فیدبک نویزی معمولاً استفاده نشود | ۰ |
| H55 | حداکثر خروجی | بالاترین فرکانس مجاز خروجی PID | 50.0 Hz |
| H56 | حداقل خروجی | پایینترین فرکانس مجاز خروجی PID | 0.5 Hz |
| H57 | منبع Reference | محل دریافت مقدار هدف را تعیین میکند | صفر یا مطابق کاربرد |
| H59 | جهت عملکرد | Direct یا Reverse بودن کنترل را تعیین میکند | صفر برای بیشتر پمپهای فشار |
واحد نمایش برخی پارامترها در منوی محصول ممکن است به صورت ضریبدار باشد؛ برای مثال H55=500 به معنی 50.0Hz است. مقدارهای پیشنهادی، نقطه شروع راهاندازی هستند و باید با ماشین واقعی تنظیم نهایی شوند.
7) روش راهاندازی مرحله به مرحله
| مرحله | اقدام اپراتور | نتیجه مورد انتظار |
| ۱ | ابتدا موتور را در مد معمولی V/F یا مد کاری اصلی بدون PID تست کنید. | جهت چرخش، جریان و عملکرد موتور صحیح باشد. |
| ۲ | سنسور فرآیند را به I1 یا V1 وصل کنید و مقدار FbK را روی کیپد کنترل کنید. | با تغییر فشار/دبی/سطح، Feedback باید تغییر منطقی داشته باشد. |
| ۳ | H57 را بر اساس منبع مقدار هدف تنظیم کنید و rEF را مشاهده کنید. | Setpoint از منبع درست خوانده شود. |
| ۴ | H50 را مطابق ورودی سنسور Feedback تنظیم کنید. | Feedback از ورودی درست خوانده شود. |
| ۵ | H55 و H56 را برای محدود کردن سرعت موتور تنظیم کنید. | موتور از محدوده مجاز مکانیکی و فرآیندی خارج نشود. |
| ۶ | H51=300، H52=10 و H53=0 را به عنوان شروع قرار دهید. | سیستم با تنظیم محافظهکارانه شروع شود. |
| ۷ | H49 را روی ۱ قرار دهید و با بار واقعی تست کنید. | PID فعال شده و سرعت موتور بر اساس خطا تغییر کند. |
| ۸ | اگر حرکت در جهت اشتباه بود، H59 را تغییر دهید. | با کمتر شدن Feedback از هدف، خروجی در جهت صحیح تغییر کند. |
8) نمودار اثر H51، H52 و H53 بر فرکانس خروجی
نمودارهای زیر مفهومی هستند و مقدار دقیق آنها به ماشین، سنسور، بار، زمان شتاب و محدودیتهای H55/H56 بستگی دارد. هدف نمودارها این است که اپراتور بداند با تغییر هر پارامتر، شکل تغییر فرکانس خروجی چگونه عوض میشود.

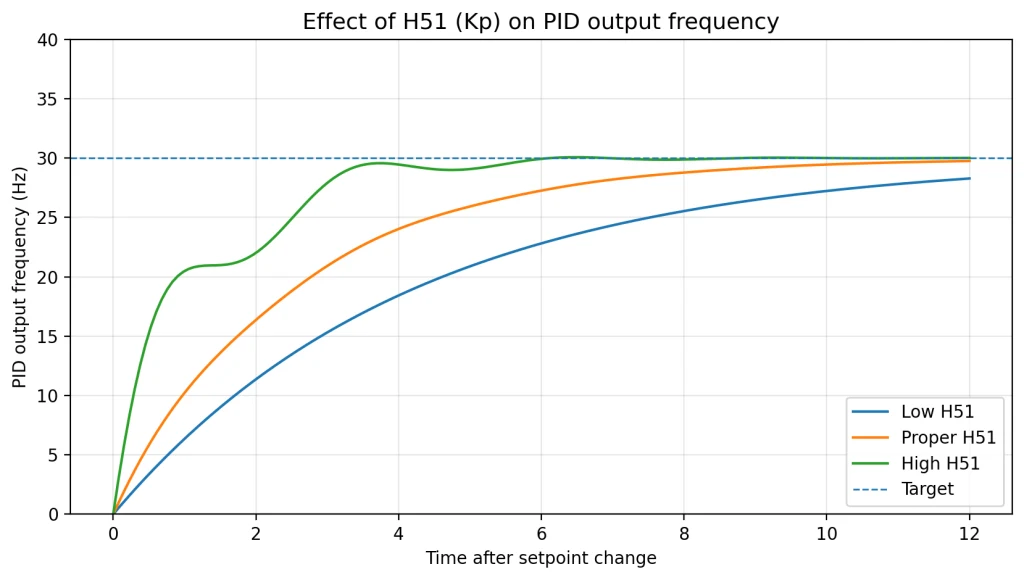

اگر H51 خیلی کم باشد، خروجی PID کند بالا میرود و فرآیند دیر به مقدار هدف میرسد. اگر H51 مناسب باشد، خروجی با سرعت قابل قبول و بدون نوسان زیاد به هدف نزدیک میشود. اگر H51 زیاد باشد، فرکانس خروجی ممکن است از مقدار لازم عبور کند و نوسان ایجاد شود.

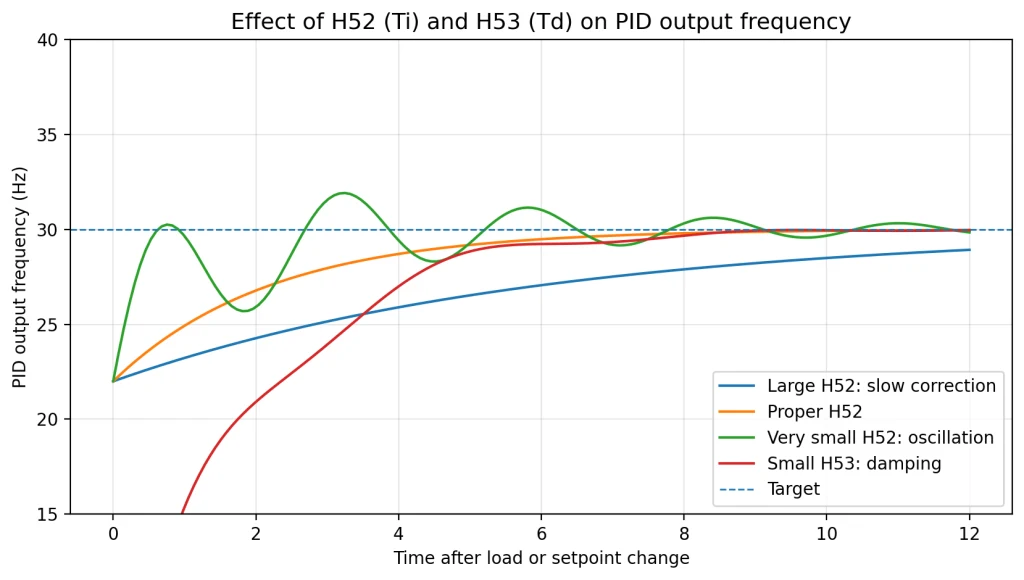

H52 بزرگ باعث اصلاح آرام و کند خطای باقیمانده میشود. H52 خیلی کوچک اثر انتگرال را شدید میکند و میتواند نوسان ایجاد کند. H53 در بعضی سیستمهای کند میتواند Overshoot را کمتر کند، اما برای سنسورهای نویزی معمولاً بهتر است صفر بماند.
9) روش تنظیم Kp، Ti و Td
تنظیم PID باید مرحلهای انجام شود. در بیشتر کاربردهای پمپ و فن، بهتر است ابتدا Td را صفر نگه دارید و فقط Kp و Ti را تنظیم کنید.
| گام | اقدام تنظیمی | نشانهی تنظیم درست |
| ۱ | H53 را روی 0 قرار دهید. | حساسیت به نویز Feedback کم میشود. |
| ۲ | H52 را نسبتاً بزرگ نگه دارید؛ مثلاً 10 تا 30. | اثر انتگرال آرام است و سیستم کمتر نوسان میکند. |
| ۳ | H51 را آرامآرام افزایش دهید. | سیستم سریعتر به هدف نزدیک میشود. |
| ۴ | اگر خروجی یا فشار نوسان کرد، H51 را کم کنید. | نوسان کاهش پیدا کند. |
| ۵ | اگر مقدار واقعی به هدف نزدیک میشود اما خطا باقی میماند، H52 را کمی کم کنید. | خطای باقیمانده آرامآرام حذف شود. |
| ۶ | اگر با کم کردن H52 نوسان ایجاد شد، H52 را دوباره افزایش دهید. | سیستم پایدار شود. |
| ۷ | فقط در سیستمهای کند و بدون نویز، مقدار کوچک برای H53 تست شود. | Overshoot کمتر شود؛ اگر صدا یا نوسان زیاد شد، H53=0 شود. |
| قاعده ساده تنظیم: H51 سرعت واکنش را زیاد میکند، H52 خطای باقیمانده را حذف میکند، H53 معمولاً برای اپراتور ضروری نیست و در سنسورهای نویزی میتواند مشکلساز شود | ||
10) عیبیابی تنظیمات PID
| مشاهده در زمان کار | علت محتمل | اقدام پیشنهادی |
| با فعال کردن PID، خروجی به سمت اشتباه میرود. | جهت عملکرد اشتباه است. | H59 را تغییر دهید و دوباره تست کنید. |
| فشار یا Feedback نوسان دارد. | H51 زیاد است یا H52 خیلی کوچک است. | H51 را کاهش دهید یا H52 را افزایش دهید. |
| سیستم خیلی کند به هدف میرسد. | H51 کم است یا H52 خیلی بزرگ است. | H51 را کمی افزایش دهید؛ در صورت باقی ماندن خطا H52 را کاهش دهید. |
| به هدف نزدیک میشود اما همیشه کمی خطا دارد. | اثر انتگرال ضعیف است. | H52 را مرحلهای کاهش دهید. |
| خروجی همیشه روی حد بالا مانده است. | Setpoint غیرواقعی، سنسور اشتباه یا محدوده H55/H56 درست نیست. | Reference، Feedback، جهت H59 و محدوده H55/H56 را بررسی کنید. |
| خروجی پایینتر از حد انتظار نمیآید. | حد پایین H56 یا حداقل فرکانس منبع فرمان محدودکننده است. | H56 و حداقل فرکانسهای مربوط را بررسی کنید. |
| با اضافه کردن Td سیستم بدتر شد. | Feedback نویزی است یا H53 زیاد است. | H53 را به صفر برگردانید. |
| rEF درست است اما FbK ثابت میماند. | سنسور، سیمکشی یا انتخاب H50 اشتباه است. | ورودی I1/V1، تغذیه سنسور و H50 را بررسی کنید. |
11) تغییر موقت بین کنترل PID و کنترل عادی
این قابلیت برای زمانی است که کنترل خودکار فرآیند با PID فعال است، اما اپراتور یا سیستم فرمان میدهد که برای مدتی فرکانس موتور از مرجع عادی درایو دریافت شود. در این حالت، تنظیمات PID حذف نمیشوند و پس از برداشتن فرمان بایپس، کنترل خودکار دوباره برقرار میشود.
برای استفاده از این قابلیت، یکی از پارامترهای I20 تا I24 روی مقدار 21 قرار داده میشود. پایه دیجیتال متناظر، فرمان انتخاب بین کنترل PID و مرجع عادی فرکانس خواهد بود.
| ردیف | وضعیت یا تنظیم | عملکرد برای اپراتور |
| ۱ | H49=1 | کنترل PID آماده است و در حالت عادی فرمان سرعت را تعیین میکند. |
| ۲ | یکی از I20 تا I24 برابر 21 | پایه متناظر به فرمان تغییر بین PID و کنترل عادی اختصاص مییابد. |
| ۳ | پایه غیرفعال | فرکانس خروجی توسط PID و بر اساس Reference و Feedback تعیین میشود. |
| ۴ | پایه فعال | کنترل PID موقتاً کنار گذاشته میشود و فرکانس از منبع عادی انتخابشده در Frq دریافت میشود. |
| ۵ | پایه دوباره غیرفعال | کنترل PID دوباره برقرار میشود و فرآیند بر اساس مقدار هدف و فیدبک کنترل خواهد شد. |
| ۶ | فرمان RUN/STOP | بدون تغییر باقی میماند؛ این ورودی فرمان روشن یا خاموش کردن موتور نیست. |
در زمان فعال بودن بایپس، مقدار سنسور ممکن است همچنان در صفحه FbK قابل مشاهده باشد، اما برای اصلاح فرکانس خروجی استفاده نمیشود. با غیرفعال شدن پایه، کنترل خودکار PID دوباره ادامه پیدا میکند.
12) روش تنظیم و آزمایش بایپس PID
| مرحله | اقدام اپراتور | نتیجه مورد انتظار |
| ۱ | ابتدا درایو را در حالت عادی و بدون PID آزمایش کنید و منبع فرکانس Frq را بررسی کنید. | موتور با مرجع عادی مورد نظر و در جهت صحیح کار کند. |
| ۲ | پارامتر H49 را روی 1 قرار دهید و عملکرد PID را کنترل کنید. | در حالت غیرفعال بودن پایه بایپس، سرعت موتور بر اساس Reference و Feedback تغییر کند. |
| ۳ | یکی از پارامترهای I20 تا I24 را روی 21 تنظیم کنید. | پایه دیجیتال متناظر برای بایپس PID آماده شود. |
| ۴ | پایه انتخابشده را با کلید، رله یا خروجی کنترلی مناسب فعال و غیرفعال کنید. | در حالت فعال، مرجع عادی و در حالت غیرفعال، خروجی PID فرمان سرعت را تعیین کند. |
| ۵ | آزمایش را ابتدا با فرکانس پایین و شرایط ایمن انجام دهید. | تغییر سرعت، جهت و عملکرد فرآیند قابل کنترل و بدون وضعیت خطرناک باشد. |
| ۶ | مقدار مرجع عادی، حداقل و حداکثر فرکانس و زمانهای شتاب و کاهش سرعت را بررسی کنید. | هنگام تغییر حالت، موتور از محدوده مجاز مکانیکی و فرآیندی خارج نشود. |
13) نکات مهم هنگام استفاده
• قبل از فعال کردن پایه بایپس، مقدار مرجع عادی انتخابشده در Frq را کنترل کنید؛ این مقدار نباید ناخواسته صفر، بسیار کم یا حداکثر باشد.
• فعال شدن پایه بایپس باعث توقف موتور نمیشود و فقط روش تعیین فرکانس را تغییر میدهد.
• اگر فرکانس خروجی PID با مرجع عادی اختلاف زیادی داشته باشد، هنگام تغییر حالت افزایش یا کاهش محسوس سرعت طبیعی است.
• برای بازگشت خودکار به کنترل PID، پارامتر H49 باید روی 1 باقی بماند.
• این قابلیت جایگزین توقف اضطراری یا مدار ایمنی نیست. برای توقف اضطراری از تجهیزات و مدار ایمنی مستقل استفاده کنید.
توجه: در زمان راهاندازی، ابتدا مرجع عادی را روی مقدار ایمن تنظیم کنید؛ سپس پایه بایپس را آزمایش کنید. اگر با فعال یا غیرفعال شدن پایه، سرعت در جهت یا محدوده نامناسب تغییر کرد، تنظیمات Frq، H55، H56 و زمانهای شتاب و کاهش سرعت را بررسی کنید.
14) نکات ایمنی و محدودیتها
• قبل از فعال کردن PID، صحت سیمکشی سنسور و جهت تغییر Feedback را بررسی کنید؛
• برای پمپ، حداقل و حداکثر فرکانس را طوری تنظیم کنید که به پمپ، لوله، شیرها یا فرآیند آسیب وارد نشود؛
• اگر سنسور قطع شود یا مقدار غیرواقعی بدهد، PID ممکن است خروجی را به حد بالا یا پایین ببرد؛ برای کاربردهای حساس، حفاظت جداگانه لازم است؛
• در کاربردهای فشار، از شیر اطمینان و حفاظت مکانیکی مناسب استفاده شود؛ و
• تنظیم PID باید با بار واقعی و در شرایط ایمن انجام شود. از تغییر ناگهانی مقدارهای H51، H52 و H53 خودداری کنید.
15) مطالعه و راهاندازی سریع
| ردیف | کار مورد نیاز | مقدار شروع پیشنهادی |
| ۱ | تست موتور بدون PID | موتور باید در مد عادی درست کار کند. |
| ۲ | انتخاب Feedback | H50=0 برای I1 یا H50=1 برای V1 |
| ۳ | مشاهده FbK | با تغییر سنسور، مقدار FbK باید تغییر منطقی داشته باشد. |
| ۴ | انتخاب Reference | H57 مطابق منبع Setpoint |
| ۵ | مشاهده rEF | مقدار rEF باید همان هدف مورد انتظار باشد. |
| ۶ | تنظیم جهت | H59=0 برای بیشتر پمپهای فشار. در صورت حرکت اشتباه تغییر داده شود. |
| ۷ | تنظیم حد بالا | H55= حداکثر فرکانس مجاز، مثلاً ۵۰۰ برای 50.0 Hz |
| ۸ | تنظیم حد پایین | H56= حداقل فرکانس مجاز، مثلاً ۵ برای 0.5 Hz |
| ۹ | شروع ضرایب | H51=300، H52=10،H53=0 |
| ۱۰ | فعالسازی PID | H49=1 |
| ۱۱ | تنظیم بایپس PID | یکی از I20 تا I24 روی مقدار 21 قرار داده شود. |
| ۱۲ | آزمایش بایپس PID | پایه غیرفعال: کنترل PID؛ پایه فعال: مرجع عادی Frq |
| ۱۳ | اصلاح نهایی | نوسان: H51 کمتر یا H52 بیشتر کندی: H51 بیشتر یا H52 کمتر |

توجه: قبل از تغییر ضرایب PID، همیشه rEF و FbK را از روی کیپد کنترل کنید. اگر مقدار هدف یا فیدبک اشتباه باشد، تغییر H51، H52 و H53 مشکل اصلی را حل نمیکند.
