راهنمای کاربردی و جداول پارامتر‌ها
HiPower VSESراهنمای جامع و مرجع سریعراهنمای کاربردی درایو با جداول مفهومی سریعنسخهٔ دوم PDF، مورخ ۱۴۰۵/۰۶/۱۳، بدون بازنویسی یا حذف جدول‌ها؛ همهٔ ۱۸ صفحه و جدول کد‌های خطا مستقیماً داخل مرکز دانش نمایش داده می‌شوند.باز کردن PDF اصلیرفتن به جدول پارامتر‌ها درایو HiPower VSES با نشان رسمی
روش استفاده: روی هر صفحه بزنید تا تصویر پروضوح آن باز شود. پیوند «همان صفحه در PDF» نیز برای مشاهده یا چاپ نسخهٔ اصلی در دسترس است.

دسترسی سریع

آغاز راهنما

کلیدواژه‌های قابل جست‌وجو: HiPower VSESDrive Manual with Quick Reference Tables
جلد رسمی — صفحهٔ 1
صفحهٔ 1 · جلد رسمیبزرگ‌نماییهمان صفحه در PDF

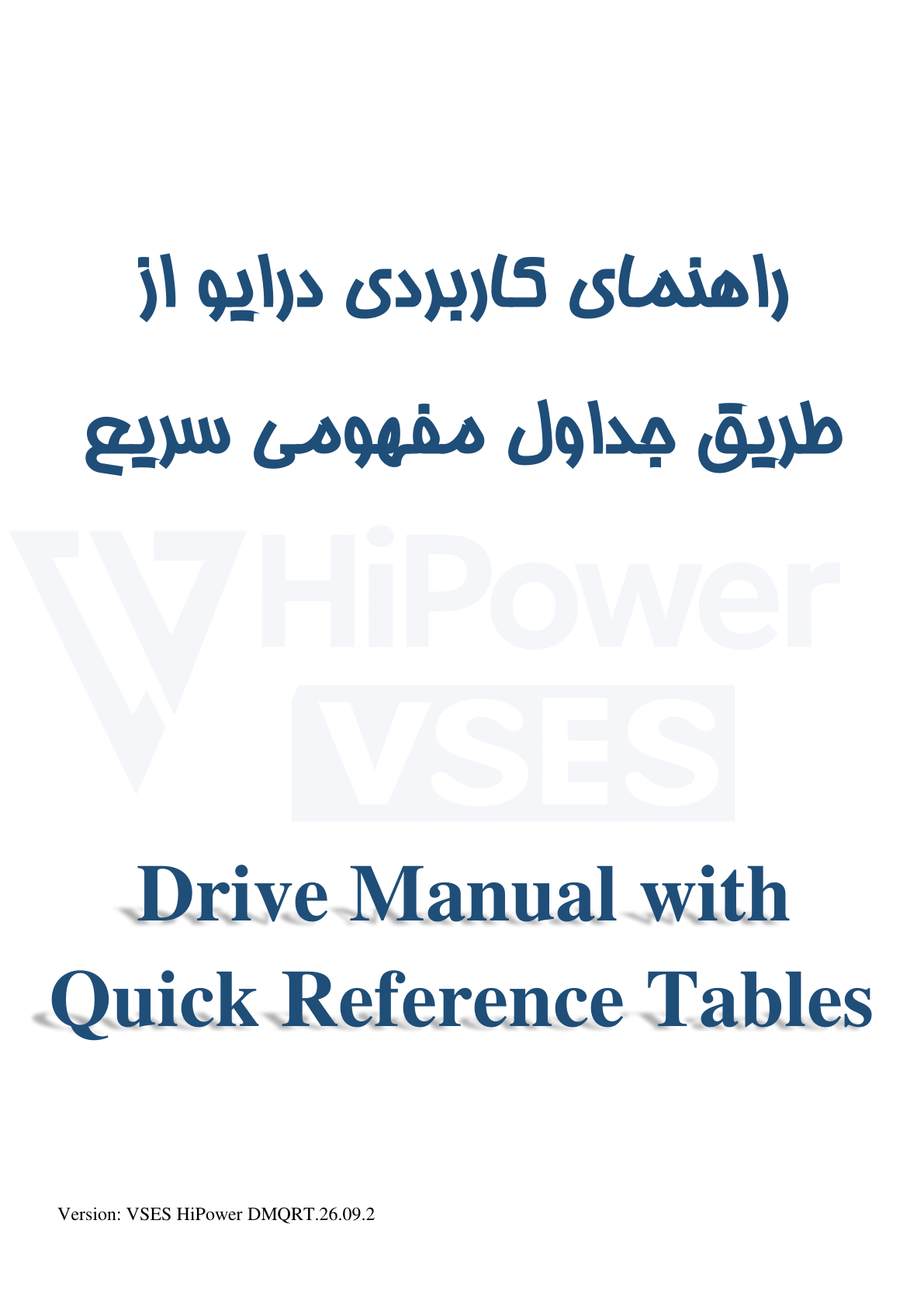

عنوان و نسخهٔ سند — صفحهٔ 2
صفحهٔ 2 · عنوان و نسخهٔ سندبزرگ‌نماییهمان صفحه در PDF

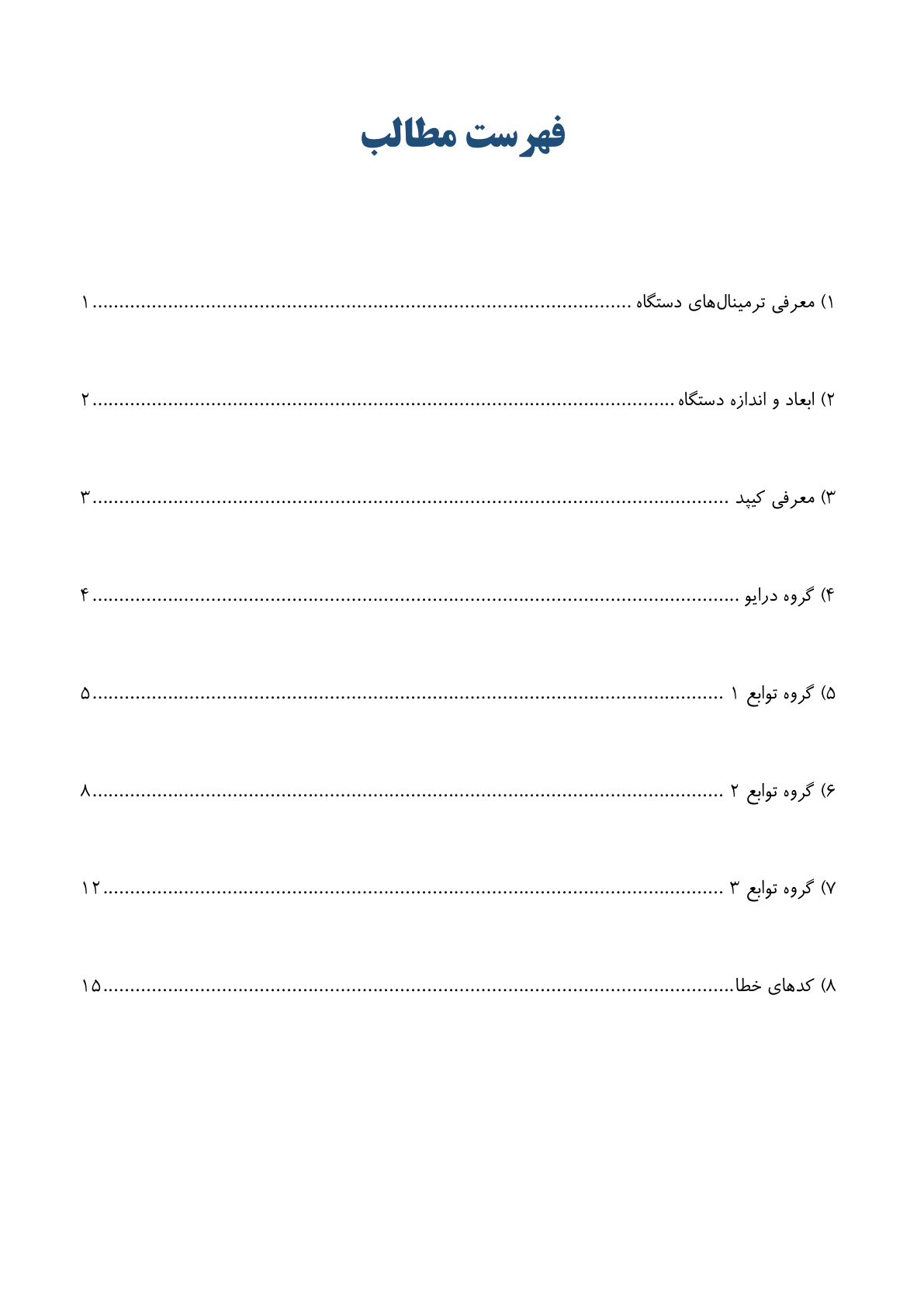

فهرست مطالب — صفحهٔ 3
صفحهٔ 3 · فهرست مطالببزرگ‌نماییهمان صفحه در PDF

معرفی ترمینال‌های دستگاه

کلیدواژه‌های قابل جست‌وجو: P1 تا P5CM24VMOMGVR10VGNDIA+B-

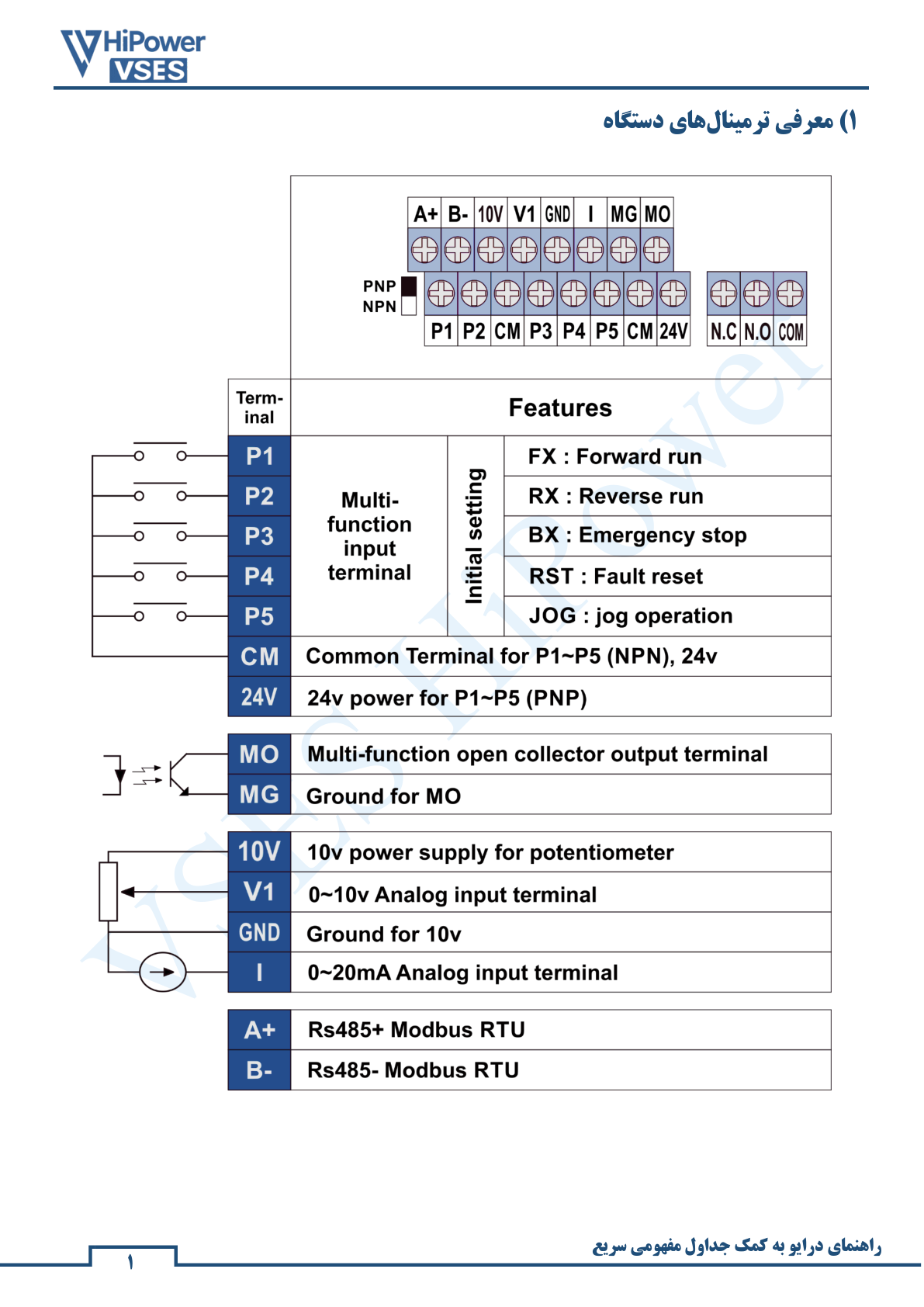

ترمینال‌های فرمان، آنالوگ و RS-485 — صفحهٔ 4
صفحهٔ 4 · ترمینال‌های فرمان، آنالوگ و RS-485بزرگ‌نماییهمان صفحه در PDF

ابعاد و اندازهٔ دستگاه

کلیدواژه‌های قابل جست‌وجو: ABWHDتک‌فازسه‌فاز

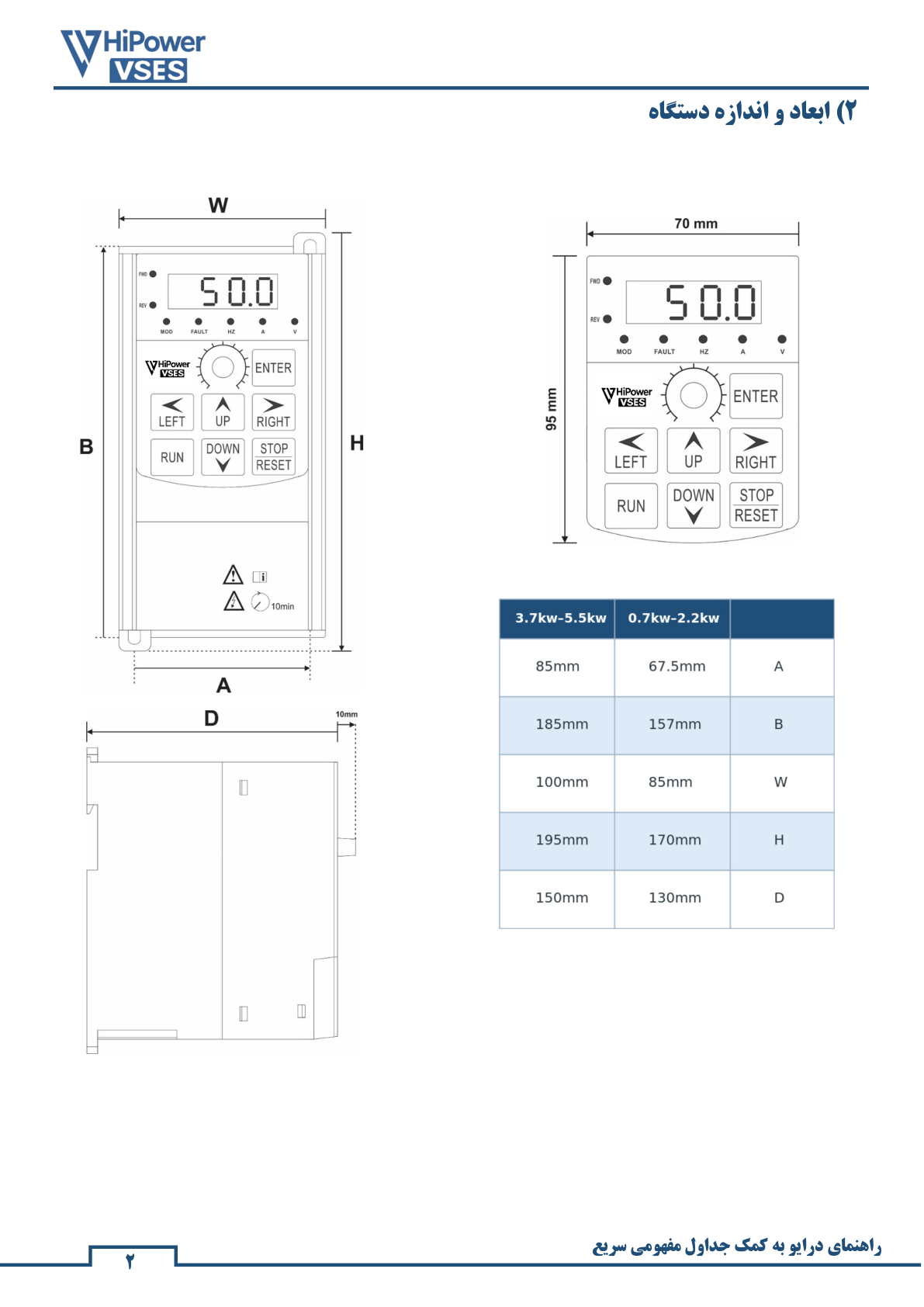

ابعاد بدنه و کیپد — صفحهٔ 5
صفحهٔ 5 · ابعاد بدنه و کیپدبزرگ‌نماییهمان صفحه در PDF

معرفی کیپد

کلیدواژه‌های قابل جست‌وجو: RUNSTOP/RESETUPDOWNLEFTRIGHTENTER

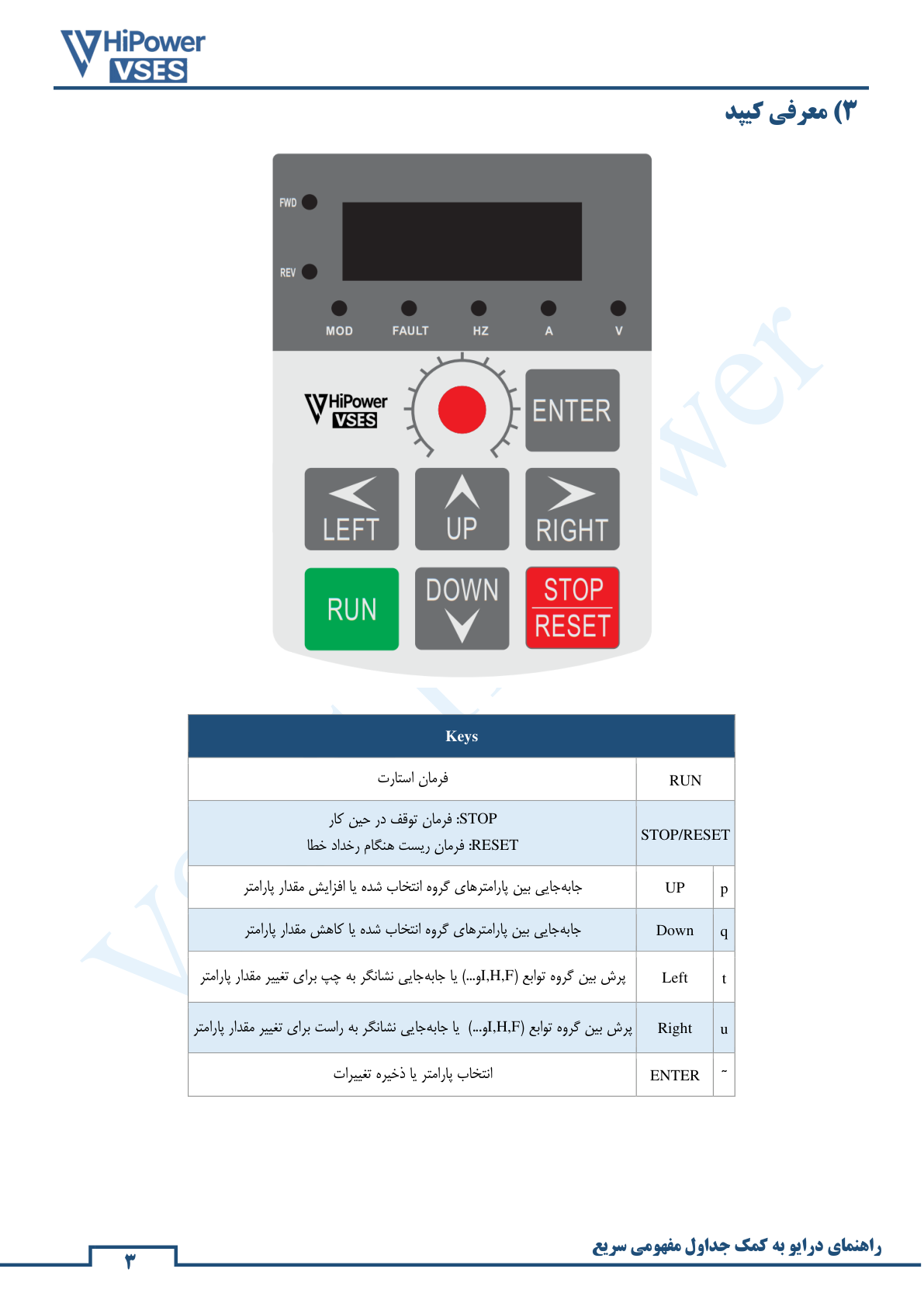

کلید‌ها و شیوهٔ کار با کیپد — صفحهٔ 6
صفحهٔ 6 · کلید‌ها و شیوهٔ کار با کیپدبزرگ‌نماییهمان صفحه در PDF

گروه درایو

کلیدواژه‌های قابل جست‌وجو: drvFrqACCdECSt1St2St3rPMvOL

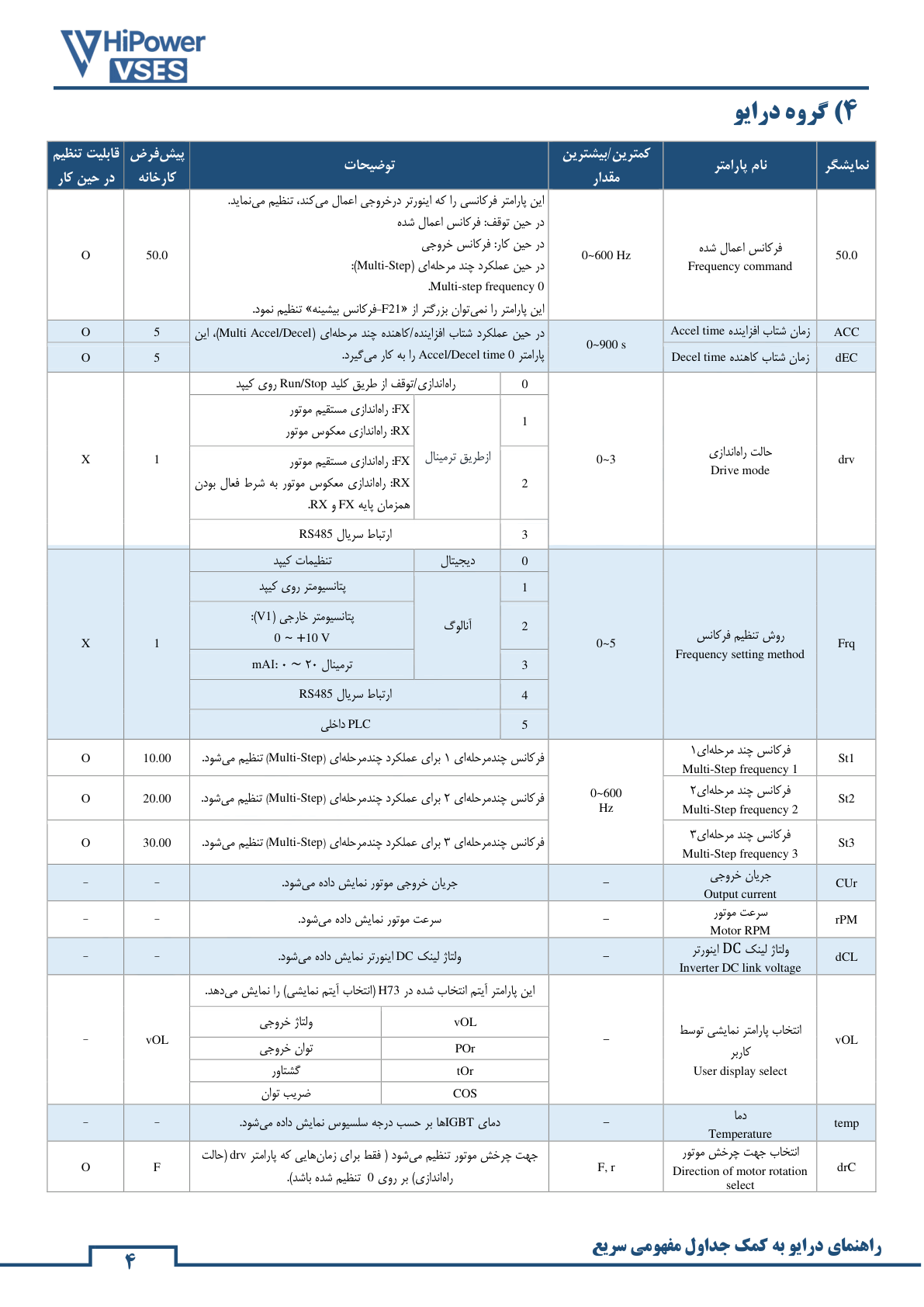

پارامتر‌های پایهٔ گروه درایو — صفحهٔ 7
صفحهٔ 7 · پارامتر‌های پایهٔ گروه درایوبزرگ‌نماییهمان صفحه در PDF

گروه توابع ۱

کلیدواژه‌های قابل جست‌وجو: F0–F119V/FAVRUP/DOWNOvervoltageفرکانسشتاب

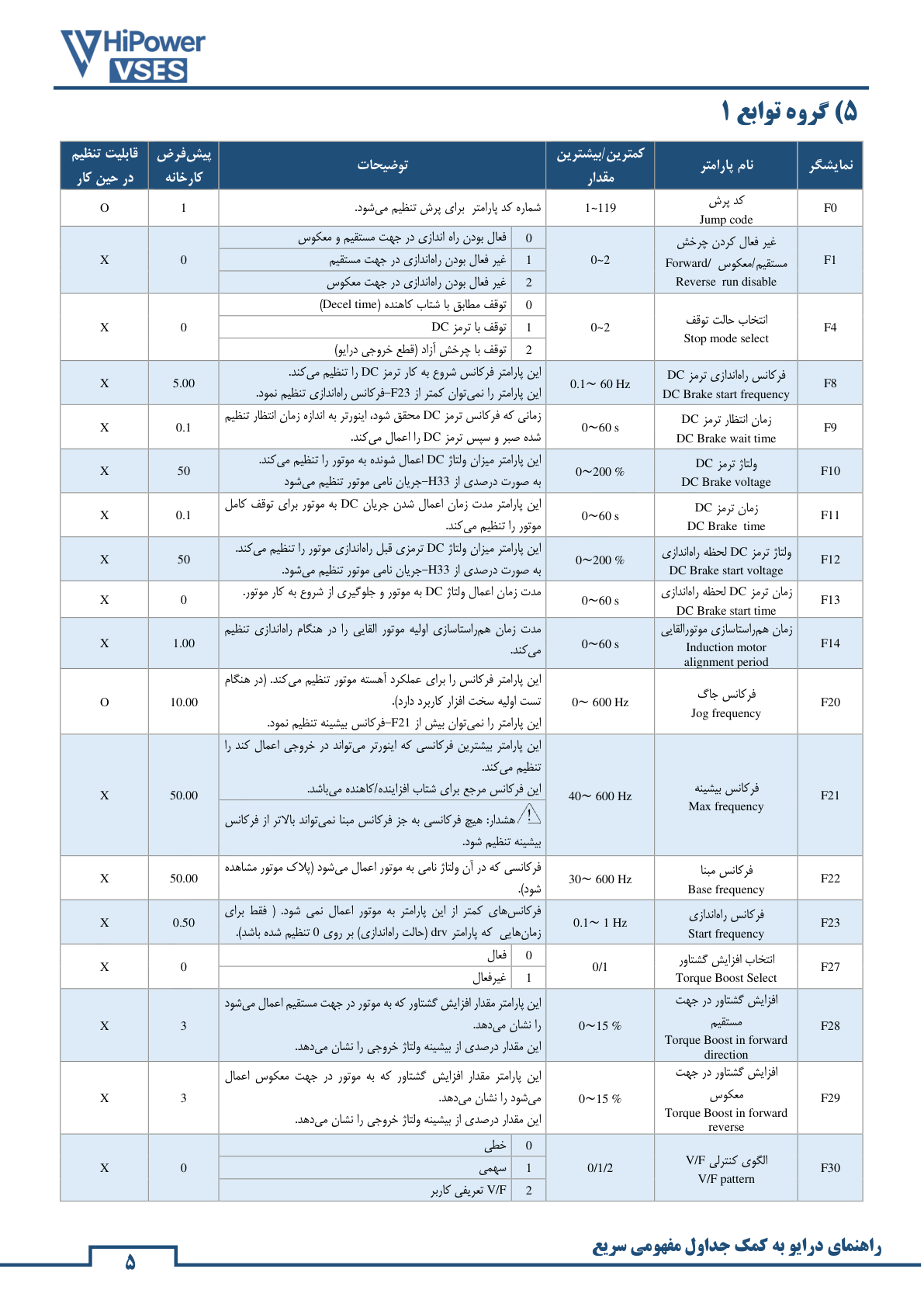

پارامتر‌های F0 تا F30 — صفحهٔ 8
صفحهٔ 8 · پارامتر‌های F0 تا F30بزرگ‌نماییهمان صفحه در PDF

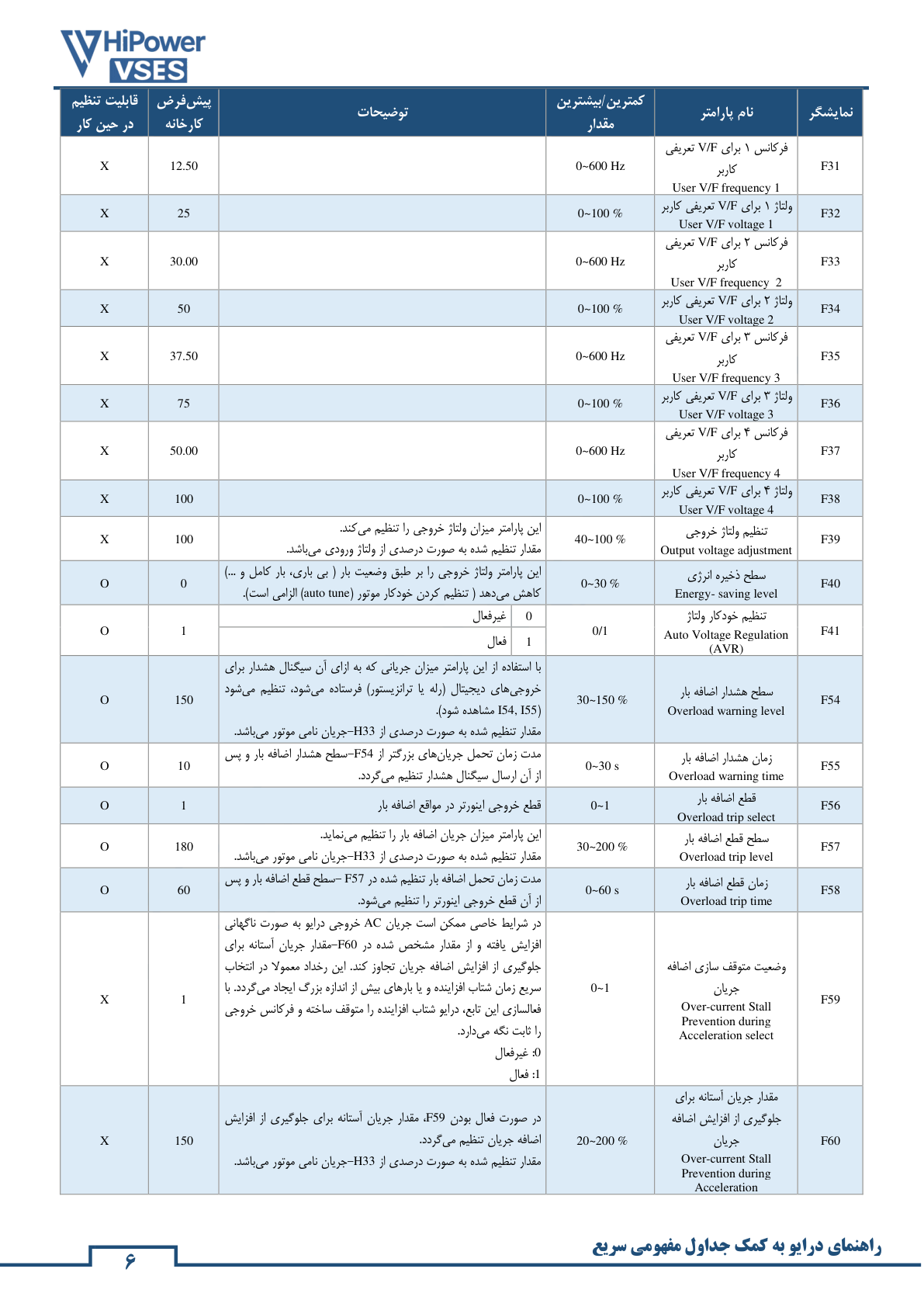

پارامتر‌های F31 تا F60 — صفحهٔ 9
صفحهٔ 9 · پارامتر‌های F31 تا F60بزرگ‌نماییهمان صفحه در PDF

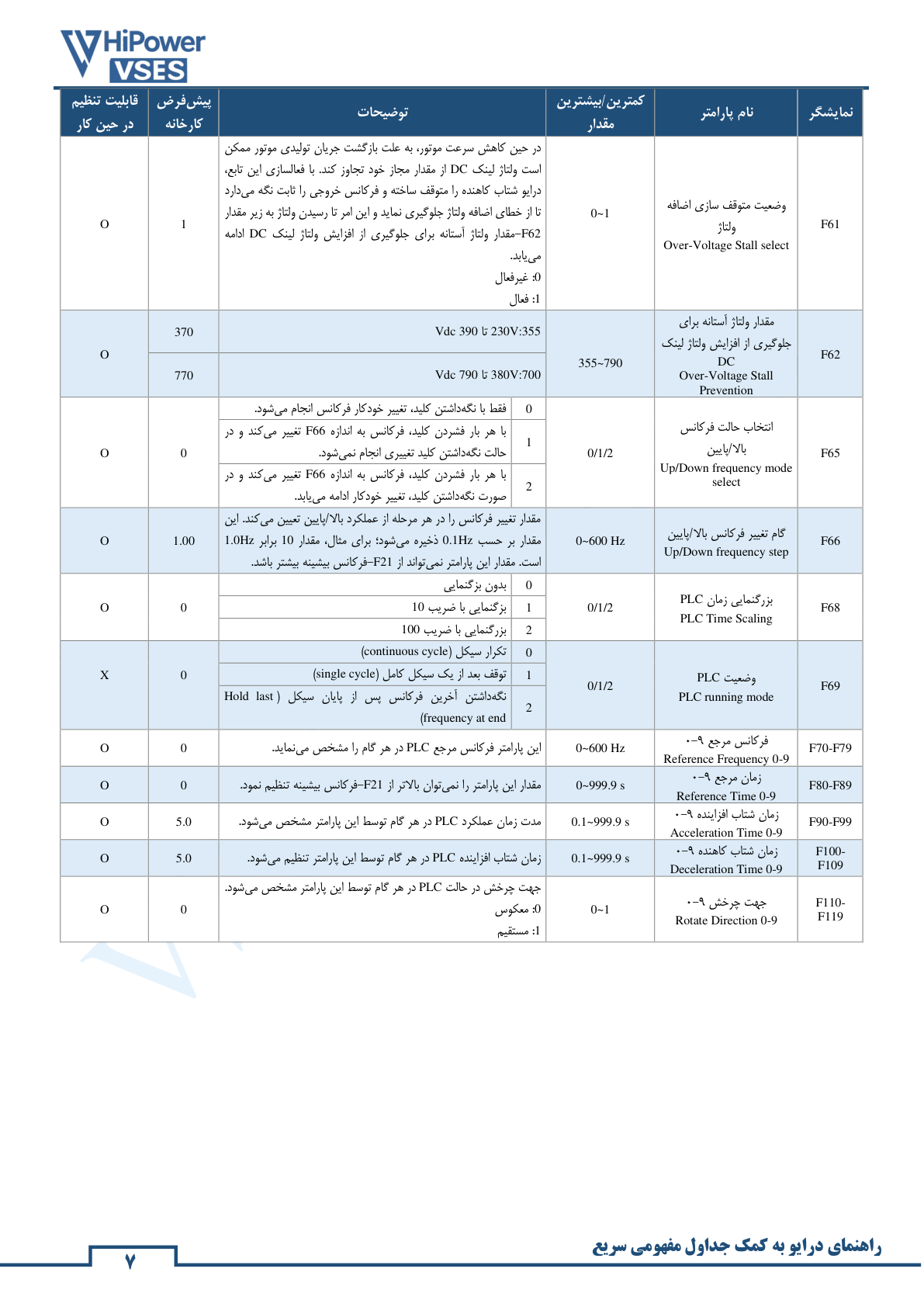

پارامتر‌های F61 تا F119 — صفحهٔ 10
صفحهٔ 10 · پارامتر‌های F61 تا F119بزرگ‌نماییهمان صفحه در PDF

گروه توابع ۲

کلیدواژه‌های قابل جست‌وجو: H0–H95Speed SearchAuto TunePIDMotorSensorlessقفل پارامتر

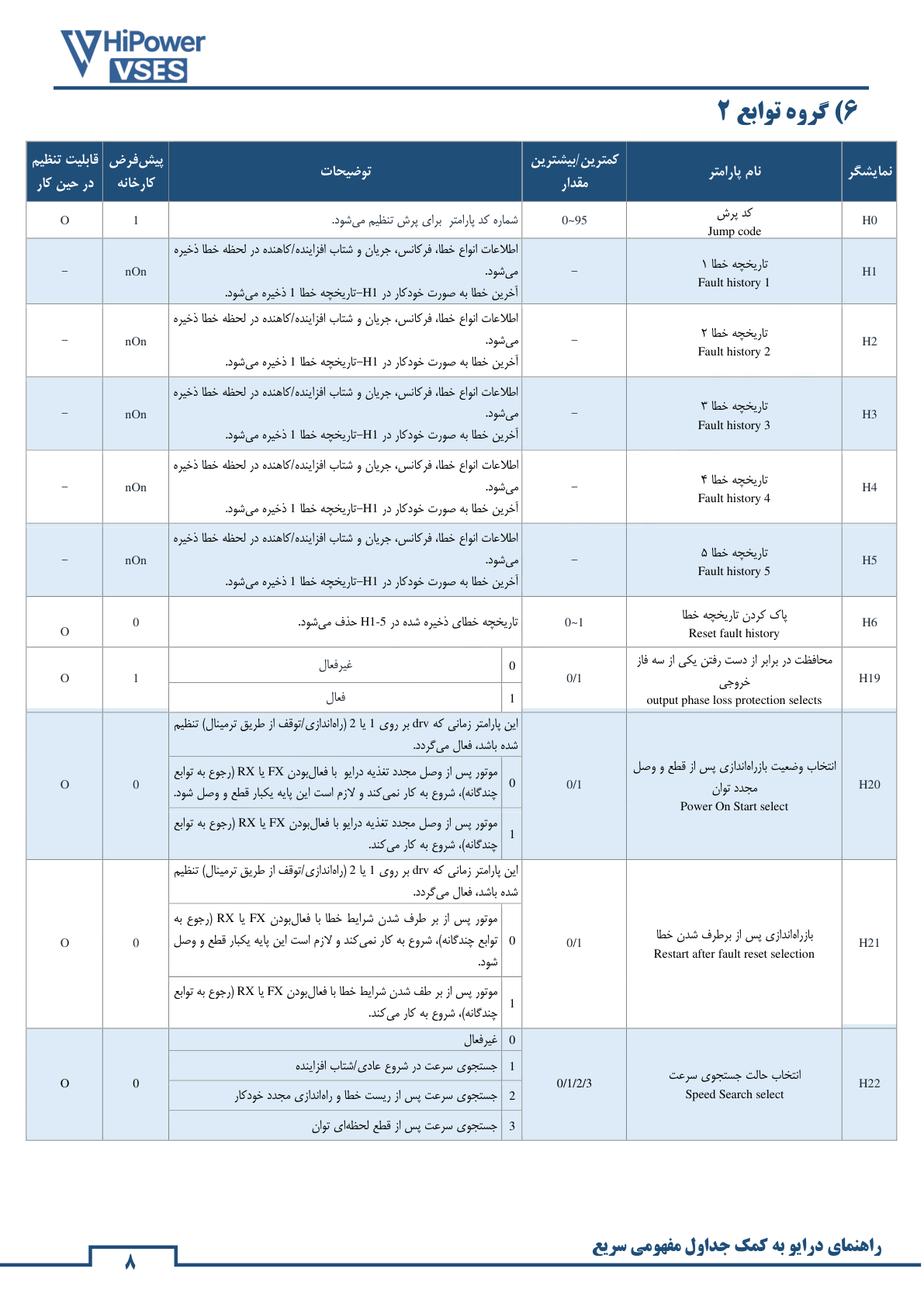

پارامتر‌های H0 تا H22 — صفحهٔ 11
صفحهٔ 11 · پارامتر‌های H0 تا H22بزرگ‌نماییهمان صفحه در PDF

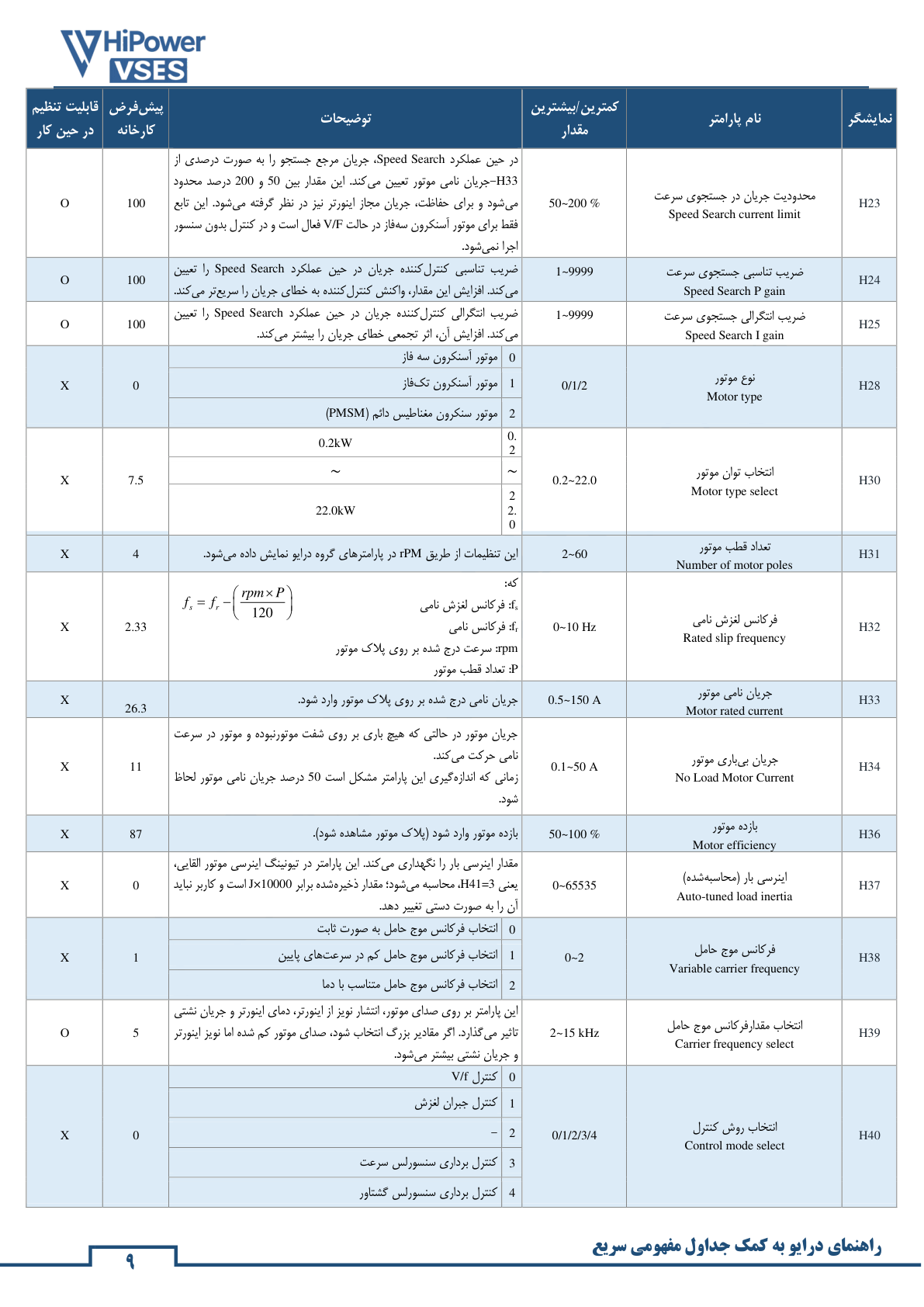

پارامتر‌های H23 تا H40 — صفحهٔ 12
صفحهٔ 12 · پارامتر‌های H23 تا H40بزرگ‌نماییهمان صفحه در PDF

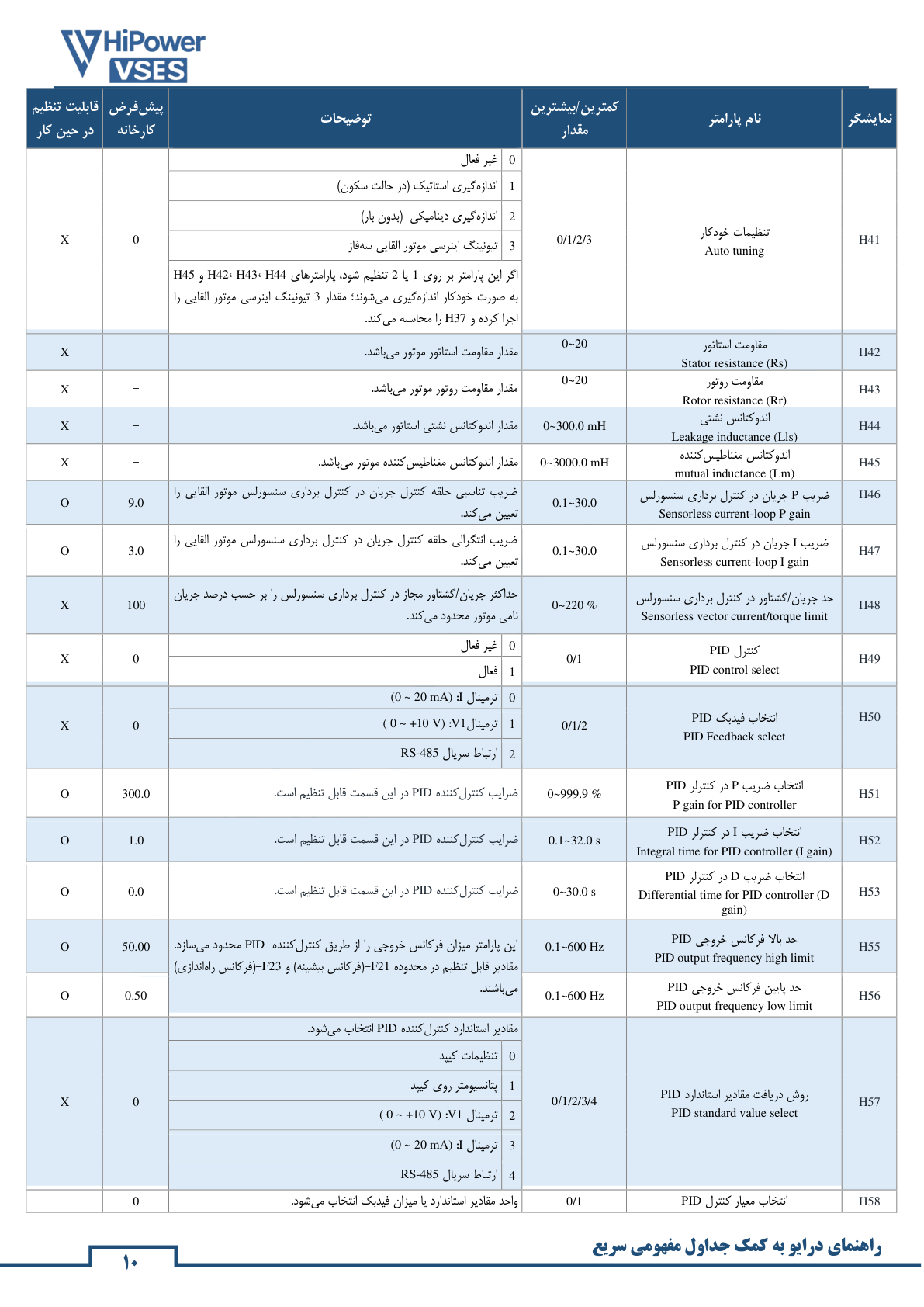

پارامتر‌های H41 تا H57 — صفحهٔ 13
صفحهٔ 13 · پارامتر‌های H41 تا H57بزرگ‌نماییهمان صفحه در PDF

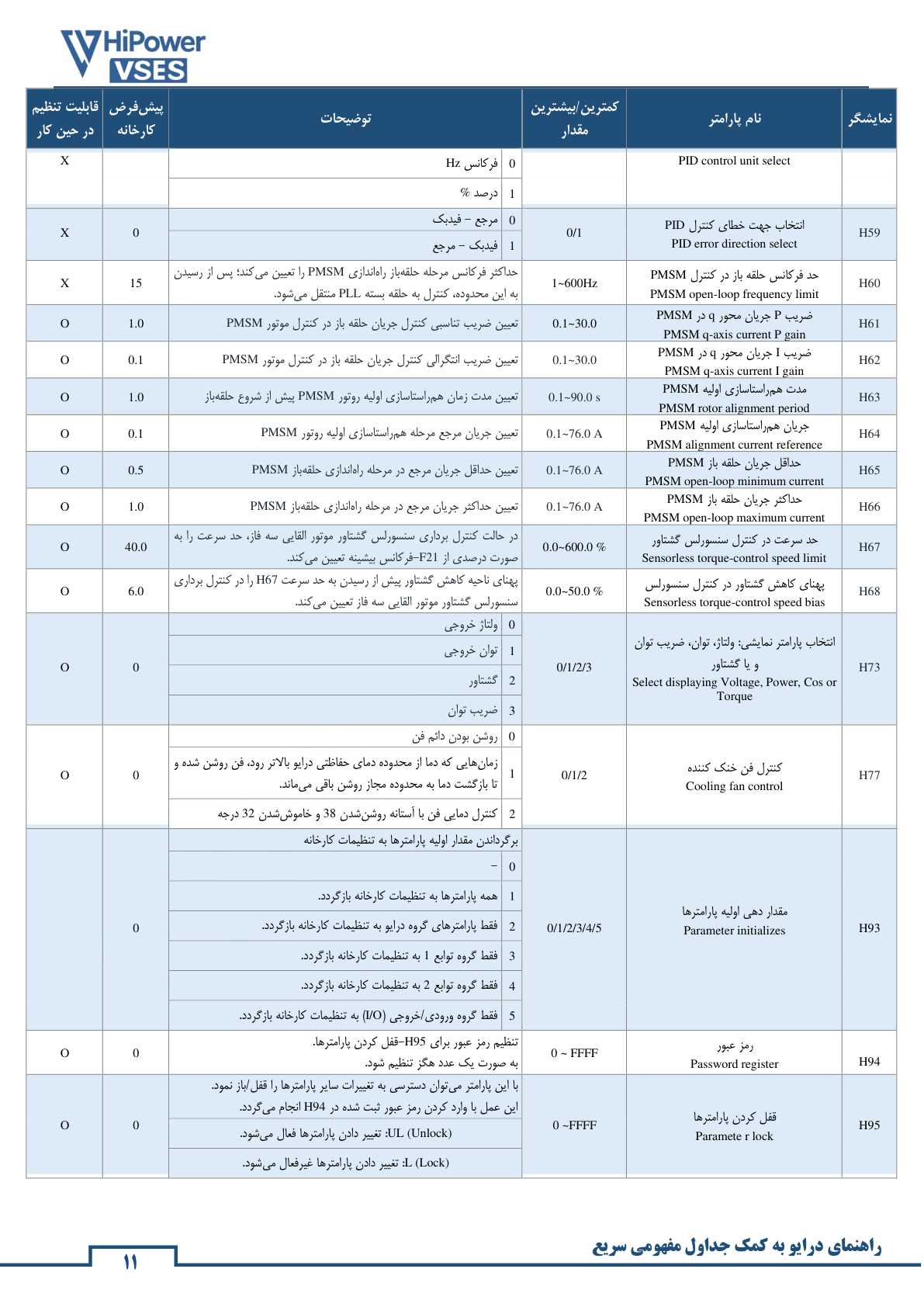

پارامتر‌های H58 تا H95 — صفحهٔ 14
صفحهٔ 14 · پارامتر‌های H58 تا H95بزرگ‌نماییهمان صفحه در PDF

گروه توابع ۳

کلیدواژه‌های قابل جست‌وجو: I0–I73P1–P5Multi-StepModbusورودی دیجیتالخروجی

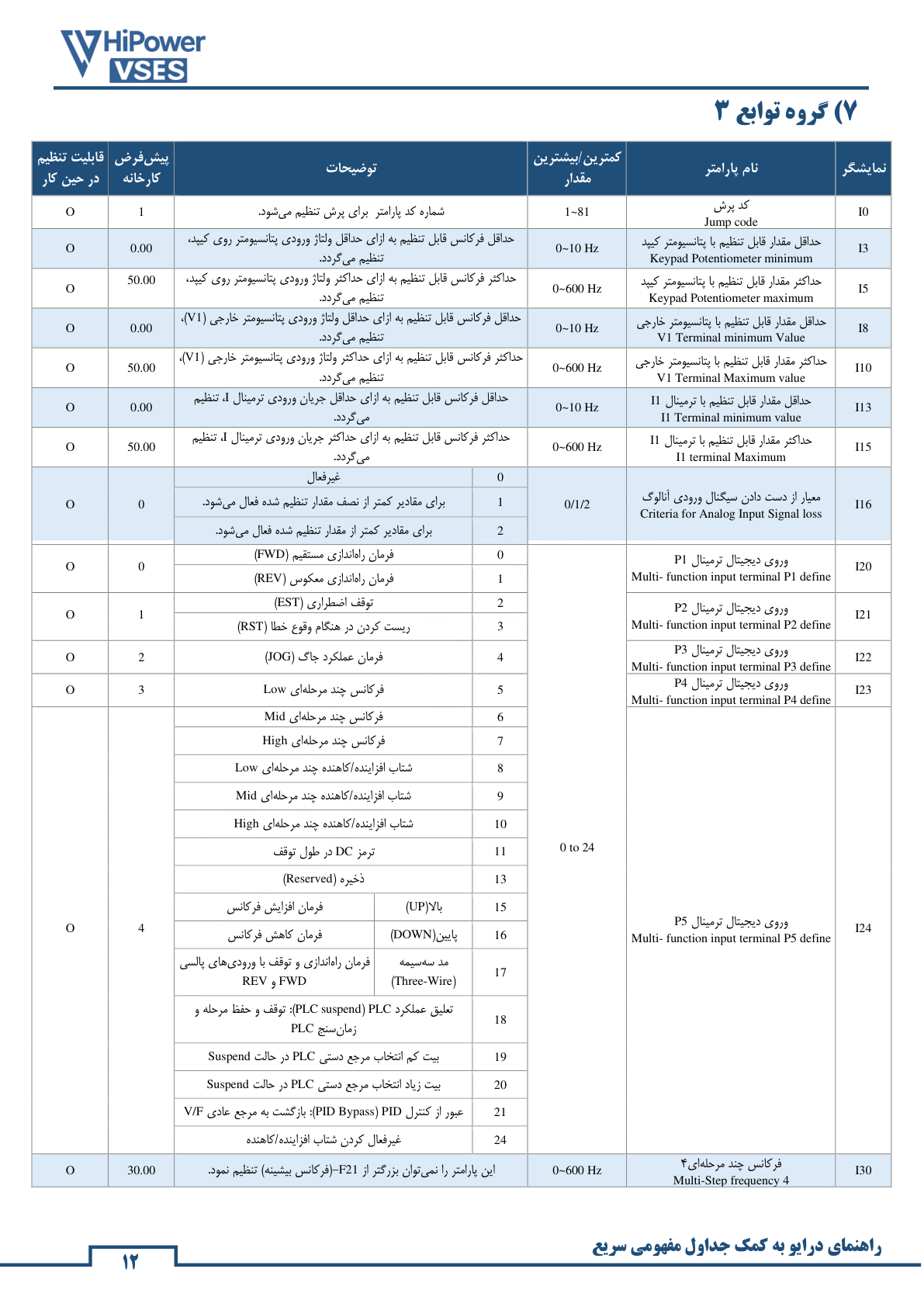

پارامتر‌های I0 تا I30 — صفحهٔ 15
صفحهٔ 15 · پارامتر‌های I0 تا I30بزرگ‌نماییهمان صفحه در PDF

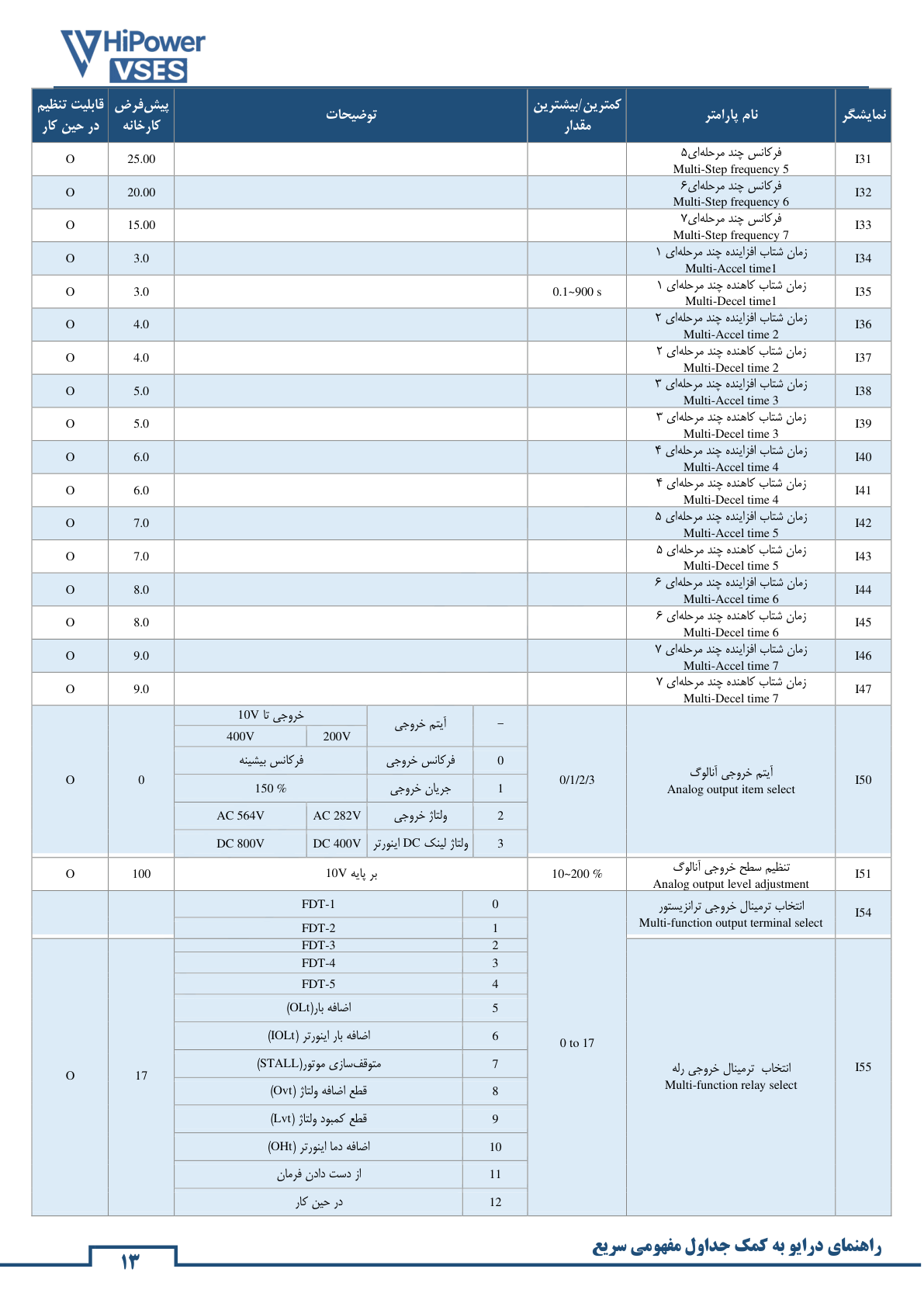

پارامتر‌های I31 تا I55 — صفحهٔ 16
صفحهٔ 16 · پارامتر‌های I31 تا I55بزرگ‌نماییهمان صفحه در PDF

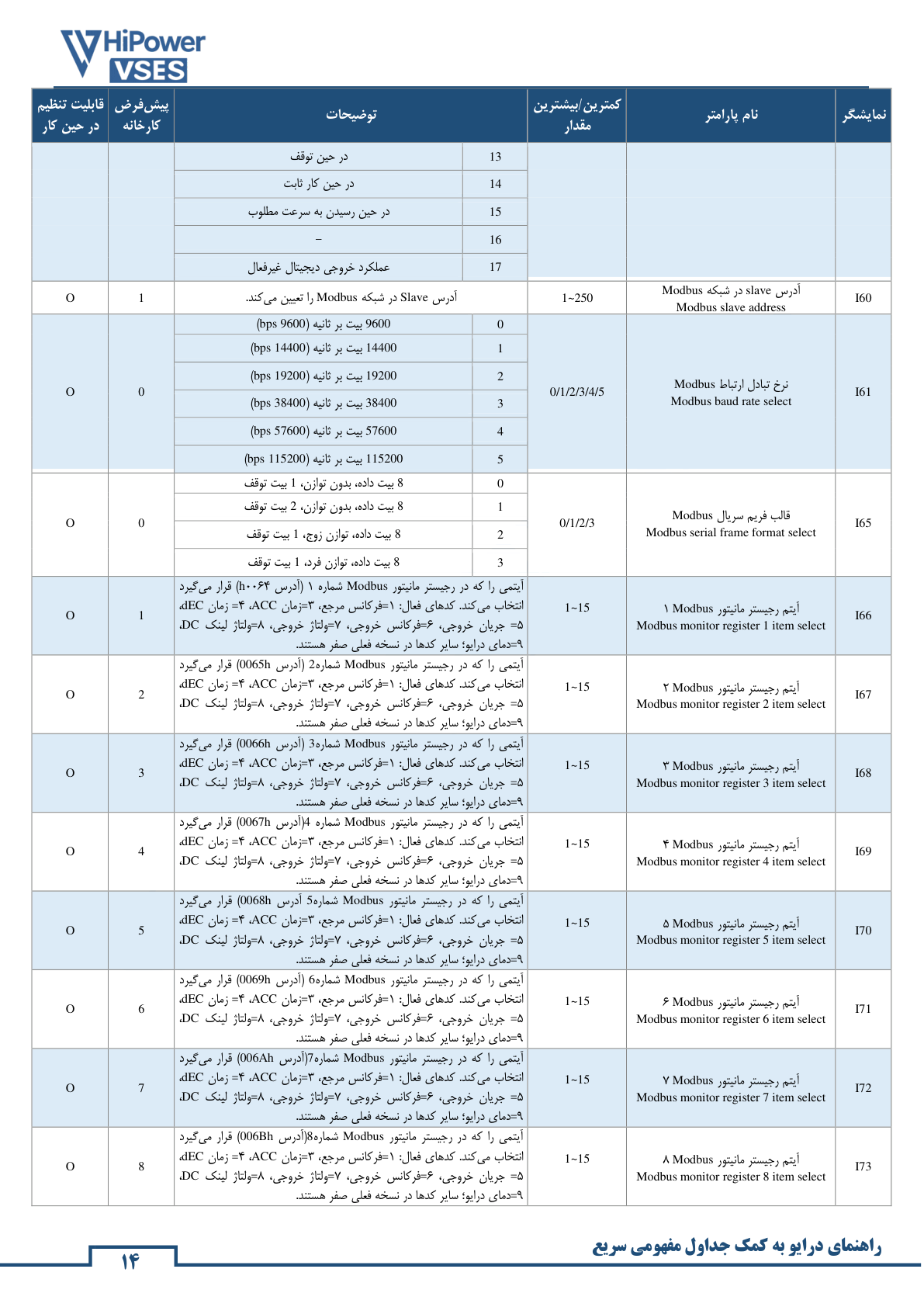

پارامتر‌های I60 تا I73 — صفحهٔ 17
صفحهٔ 17 · پارامتر‌های I60 تا I73بزرگ‌نماییهمان صفحه در PDF

کد‌های خطا

کلیدواژه‌های قابل جست‌وجو: OvercurrentOvervoltageUndervoltageOverheatOverloadخطا

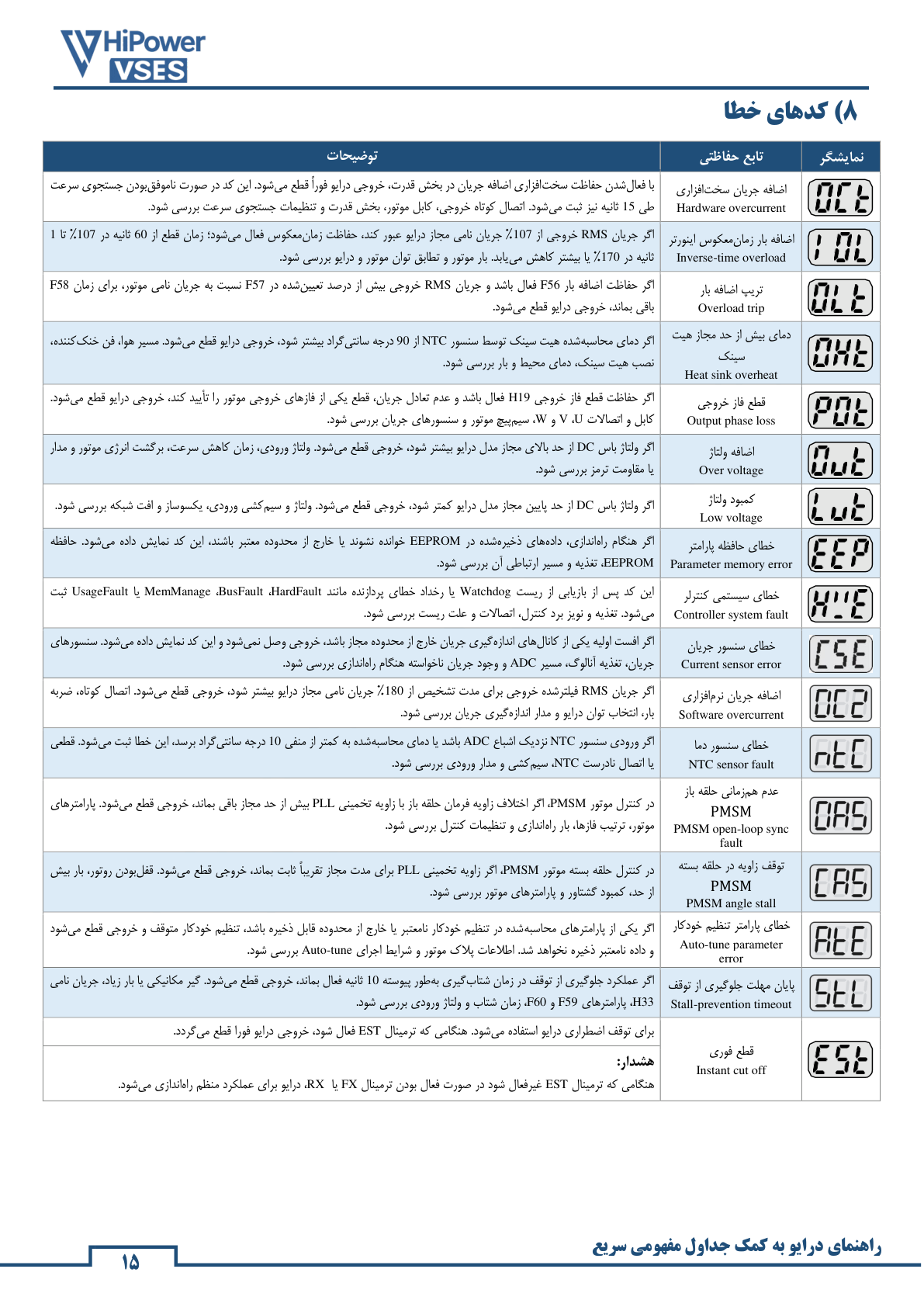

فهرست خطا‌ها و اقدام حفاظتی — صفحهٔ 18
صفحهٔ 18 · فهرست خطا‌ها و اقدام حفاظتیبزرگ‌نماییهمان صفحه در PDF
